ZJLA型立式渣漿泵
瀏覽量:
1000

ZJLA型立式渣漿泵

零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
數量
-
+
庫存:
0
所屬分類
返回列表
1
產品描述
參數

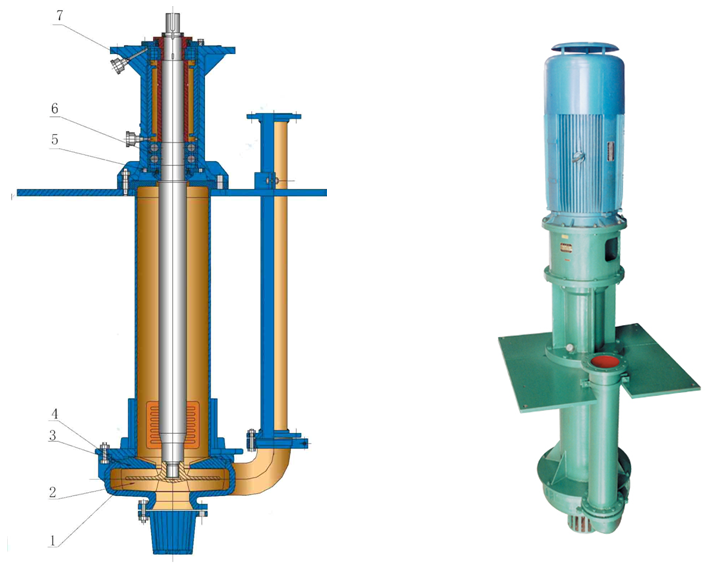

　　1、ZJLA型立式渣漿泵結構圖

　　1.蝸殼 2. 葉輪 3. 后護板

　　4.密封圈 5. 油封 6. 軸承 7. 油杯

　　2、ZJLA型立式渣漿泵設備材質說明

　　ZJLA型立式渣漿泵過流部件材質是根據國內近期科技成果，本公司有所獨創而研制的新一代高鉻耐磨合金。在開發渣漿泵的同時，我公司調集經驗豐富專業技術人員，開發了新一代的高抗耐磨材料。該材質金相組織實現了堅硬的M7C3型碳化物與堅固的馬氏體金屬基體的合理匹配，洛氏硬度達到HRC58~62，具有高抗耐磨材料和抗腐蝕性能，同時具有良好的綜合機械性能，使我公司的產品在過流件使用壽命方面，比其他同類產品有了很大提高，受到了用戶的歡飲。

　　3、ZJLA型立式渣漿泵設備和結構特點

　　ZJLA型立式渣漿泵，為立式軸向吸入單級單吸離心式渣漿泵。ZJLA型渣漿泵主要由葉輪、蝸殼、后護板、軸套、支架、支撐板、軸、軸承、軸承體等零部件組成。葉輪、蝸殼、后護板的材質為高鉻合金鑄鐵，葉輪與軸采用螺紋聯接，蝸殼、支架、軸承體用螺拴聯接。泵軸與電機可采用聯軸器直聯傳動或皮帶輪傳動。ZJLA型泵的軸承采用油脂潤滑。該系列泵為無軸封泵。

　　A、泵頭結構

　　泵體采用單層泵殼，安裝尺寸小，重量輕。

　　葉輪與后護板間設有迷宮式間隙密封，極大地降低了漿體的泄漏量，提高了容積效率，節能效果顯著。

　　葉輪設有背葉片，及時排出回流漿體，從而提高了容積效率，降低了回流沖蝕，提高了過流件壽命。

　　為防止大顆粒進入葉輪，造成葉輪堵塞，在進出口設有下濾網。

　　B、軸承體結構

　　為便于軸承的潤滑，同時為延長軸承的使用壽命，從水力設計和結構設計上進行了優化。使徑向力合理分布，且正確選用軸承形式、型號、潤滑方式等，從而達到了軸承低發熱、高壽命之要求。

　　C、其它形式

　　在支架上設有液位線，泵啟動時渣漿必須經過液位線。可根據用戶池深的實際情況改變結構，滿足工礦要求。

　　ZJLA型渣漿泵清水性能

　　The Clear Water Performance of ZJLA Slurry Pumps



型號
Type

轉速
Speed
n

流量
Capacity
Q

揚程
Head
H

軸功率
Power of shaft Pa

效率
Eff.
η

配套電機
Motors

r/min

m3/h

m

Kw

%

150ZJLA-50

730

150
280
350

24
22
18.9

16.3
22.4
25.2

60
75
70

Y315S-8 V1
380V 55KW

590

121
226
283

15.7
14.4
12.3

8.6
11.8
13.5

60
75
70

Y315S-10 V1
380V 45KW

150ZJLA-35

980

198
332
364

17.9
13.2
12.1

15.3
17.5
18.0

63.1
68.1
66.8

Y250M-6 V1
380V 37KW

730

147
247
271

10.0
7.3
6.7

6.3
7.2
7.4

63.1
68.1
66.8

Y200L-8 V1
380V 15KW

100ZJLA-40

1480

120
220
300

60.8
52.0
42.0

40.1
51.9
63.4

49.5
60.0
54.1

Y280S-4 V1
380V 75KW

970

79
144
197

26.1
22.3
18.0

11.3
14.6
17.9

49.5
60.0
54.1

Y200L2-6 V1
380V 22KW

100ZJLA-34

1480

157
214
293

36.8
32.6
24.4

26.1
29.2
33.5

60.2
65.1
58.2

Y225M-4 V1
380V 45KW

970

103
140
192

15.8
14.0
10.5

7.4
8.2
9.4

60.2
65.1
58.2

Y180L-6 V1
380V 15KW

80ZJLA-45

1480

124
238
283

80.6
65.1
55.6

59.2
80.4
92.8

46.0
52.5
46.2

Y315S-4 V1
380V 110KW

980

82
158
187

35.3
28.6
24.4

17.1
23.4
26.9

46.0
52.5
46.2

Y225M-6 V1
380V 30KW

80ZJLA-36

1480

105
144
201

45.5
41.4
32.5

25.0
27.9
32.8

52.1
58.2
54.2

Y225M-4 V1
380V 45KW

980

69
94
132

19.5
17.8
14.0

7.0
7.8
9.3

52.1
58.2
54.2

Y180L-6 V1
380V 15KW

65ZJLA-40

1480

64
114
140

62.0
53.0
46.0

30.9
37.4
41.8

35.0
44.0
42.0

Y225M-4 V1
380V 45KW

980

42
75
93

27.2
23.2
20.2

8.9
10.8
12.2

35.0
44.0
42.0

Y180L-6 V1
380V 15KW

65ZJLA-30

1470

38
58
98

34.7
31.9
26.0

8.2
9.7
13.4

43.7
51.9
51.7

Y180M-4 V1
380V 18.5KW

960

25
38
64

14.8
13.6
11.1

2.3
2.7
3.7

43.7
51.9
51.7

Y132M2-6 V1
380V 5.5KW

50ZJLA-45

1470

25
66
85

78.0
63.6
50.4

26.2
35.1
38.9

20.3
32.6
30.0

Y250M-4 V1
380V 55KW

980

17
44
57

34.7
28.3
22.4

7.9
10.4
11.6

20.3
32.6
30.0

Y180L-6 V1
380V 15KW



型號
Type

轉速
Speed
n

流量
Capacity
Q

揚程
Head
H

軸功率
Power of shaft Pa

效率
Eff.
η

配套電機
Motors

r/min

m3/h

m

Kw

%

50ZJLA-B40

1480

31
68
84

53.8
42.2
35.7

17.5
22.2
23.8

26.0
35.2
34.3

Y200L-4 V1
380V 30KW

980

21
45
56

23.6
18.5
15.7

5.2
6.4
7.0

26.0
35.2
34.3

Y160L-6 V1
380V 11KW

50ZJLA-B35

1470

19
37
46

38.0
33.7
30.3

6.6
7.2
6.6

29.7
47.3
52.2

Y160M-4 V1
380V 15KW

960

12
24
30

16.0
14.2
12.7

1.8
2.0
2.0

29.7
47.3
52.2

Y132M2-6 B5
380V 4KW

50ZJLC-B35

1470

40
70
83

43.5
36.0
31.8

14.1
17.2
20.8

33.5
40.0
34.5

Y200L-4 V1
380V 30KW

960

26
46
54

18.6
15.4
13.6

3.9
4.8
5.8

33.5
40.0
34.5

Y160M-6 B5
380V 7.5KW

50ZJLA-B30

1470

22
40
50

31.0
28.0
26.0

8.1
8.5
10.1

23.0
36.0
35.0

Y160M-4 V1
380V 15KW

960

14
26
33

13.2
11.9
11.1

2.2
2.3
2.9

23.0
36.0
35.0

Y132M2-6 B5
380V 4KW

50ZJLA-25

1440

13
20
33

21.0
20.0
16.5

2.3
2.8
3.5

32.6
39.6
42.0

Y112M-4 B5
380V 4KW

940

9
13
21

8.9
8.5
7.0

0.6
1.8
1.0

32.6
39.6
42.0

Y100L-6 B5
380V 1.5KW

50ZJLA-20

1440

17.1
24.7
38.0

10.7
9.2
6.0

        1.4
1.6
2.0

34.9
38.6
31.2

Y112M-4 B5
380V 4KW

910

10.8
15.6
24.0

4.3
3.7
2.4

0.4
0.4
0.5

34.9
38.6
31.2

Y90L-6 B5
380V 1.1KW

40ZJLA-B25

1440

10.1
18.4
22.9

21.5
19.0
16.8

2.3
2.6
2.8

26.1
36.6
37.6

Y132S-4  V1
380V   5.5KW

910

6.4
11.6
14.5

8.6
7.6
6.7

0.6
0.7
0.7

26.1
36.6
37.6

Y90L-6  V1
380V  1.1KW

40ZJLA-A21

1440

9.5
20.3
25.9

17.0
15.3
14.1

1.6
2.0
2.2

27.9
42.4
44.6

Y112M-4  V1
380V  1.1KW

910

6.0
12.8
16.4

6.8
6.1
5.6

0.4
0.5
0.6

27.9
42.4
44.6

Y90L-6  V1
380V  1.1KW

　　注：1、V1、B3、B5為電機的安裝結構型式。

　　Note:1、V1、B3、B5 are mounting patterns lf motors.
